Bro over Gudenåen

Når beton og natur mødes

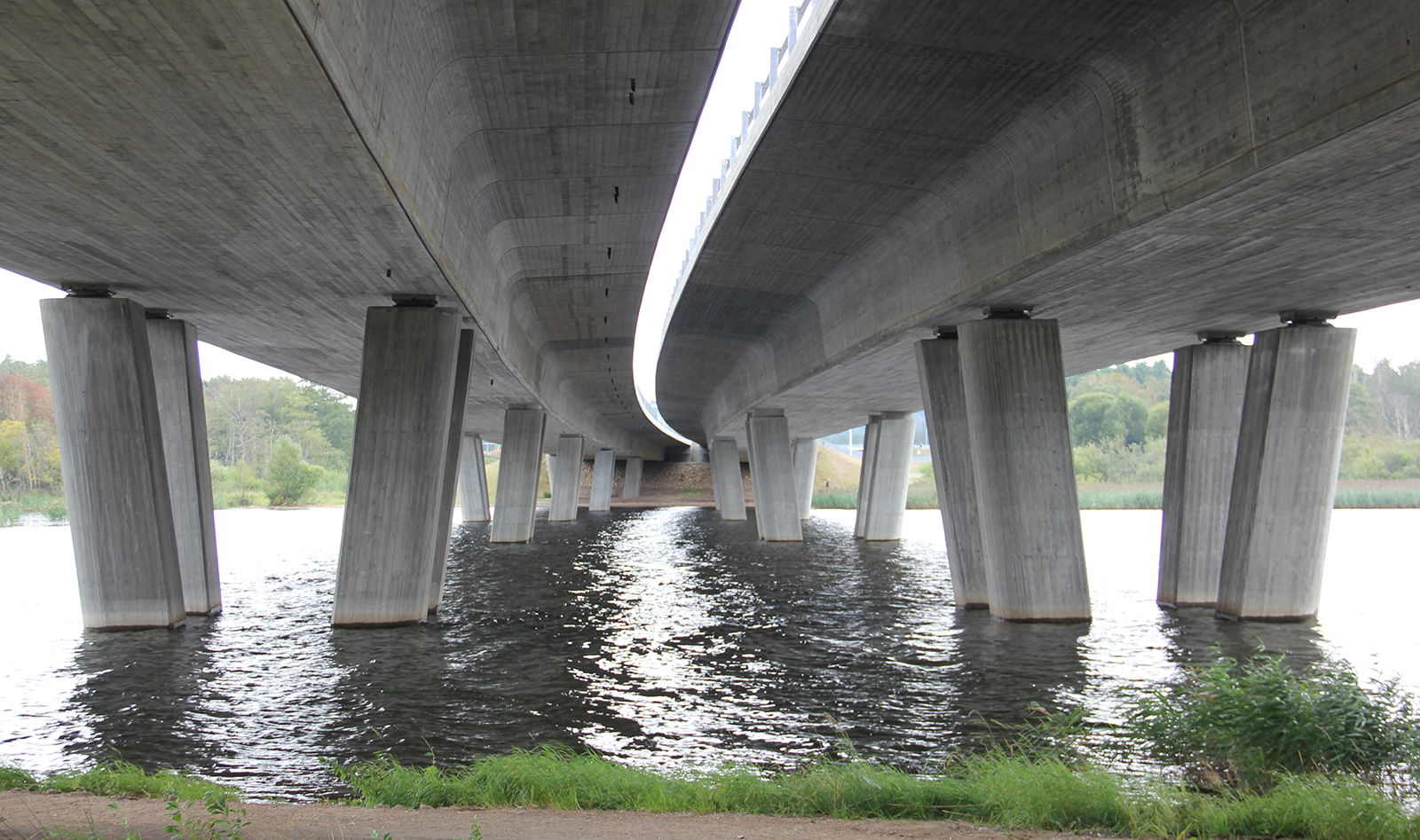

Broen over Gudenåen har med dens bropiller, der folder sig ud som fingre ned i vandet, et let og svævende udtryk. Sti- og faunabroerne, der er opført som buebroer, giver en dramatisk men også en smuk oplevelse, når trafikken på motorvejen møder dem. Eksempler på, hvor fint det kan gøres, når beton og natur mødes.

I forbindelse med etablering af den nye motorvej i Silkeborg, har IBF leveret beton til landskabsbroerne over bl.a. Gudenåen og Gubsø, faunapassage og cykelbro fra dyrehaven. Derudover betonvægge langs motorvej samt overdækning og bro ved Gødvad Bakke.

Faunabroen

Faunabroen i dyrehaven lægger sig skråt imellem en meget høj skråning på den nordlige side og er noget lavere på den sydlige side, mens faunabroen ved Nyløkkevej lægger sig mellem to mindre skråninger. Dette har naturligvis også resulteret i en vis forskel i de to broers spænd og buernes krumning. Den in-situ støbte faunabro har en enestående konstruktion med tre store betonbuer, der i toppen smelter sammen med tre langsgående bjælker, som dækket hviler på. Set oppefra former broen sig som et timeglas med et spænd på 90 m, en bredde på 40 m i enderne og 20 m i midten. Det altafgørende til støbning af Danmarks største enkeltstående brobetonleverance, var leveringssikkerhed og hastighed. Med IBF’s store kapacitet, vognpark og personale kunne det lade sig gøre at levere næsten 4.000 m3 beton på 36 timer.

Faunabroen har udover sin funktionaltet også en æstetisk kvalitet for bilister der kører på motorvejen. Passagen syner svævende let og den elegante tilpasning til det omkringliggende landskab samt det unikke arbejde med pladsstøbt beton, der udfordrer materialets holdbarhed - er grunden til at faunabroen er nomineret til In-Situ Prisen 2017.

Spunsen

Til etablering af Spunsen, som er gravet ned i forlængelse af broen ved Oslovej, på en 300 m lang strækning, er der total set leveret 40.000 m3 beton. For at sætte det lidt i perspektiv, så er der sendt over 3.500 vognlæs alene til denne del af motorvejsprojektet. Bundpladen er forankret for at kunne holde for vandtrykket fra undergrunden, så kørebanen ikke bliver oversvømmet. Midtervæggen på det overdækkede stykke er tilsat fibre, som virker brandhæmmende ved at holde sammen på betonen i tilfælde af brand. Den overdækkede del hviler på nedrammede pæle på bagsiden af stålspunsen. Dette sikrer, at loftet er båret uafhængig af spunsen, såfremt denne skulle ’smelte’ ved en meget kraftig brand.

Overdækkede motorvej

Byggeriet af den overdækkede motorvej er teknisk set mere udfordrende end resten af motorvejen. Både fordi overdækningen skal bæres af sine egne betonpæle, ikke af spunsvæggene - og fordi motorvejen på netop dette sted ligger under det naturlige grundvandsspejl. Grundvandsspejlets placering betyder også, at omkring 1 kilometer af den nedgravede motorvej, inklusiv de 300 overdækkede meter, skal være helt vandtæt, så kørebanerne ikke bliver oversvømmet af grundvand. Til dette har IBF leveret beton tilpasset denne komplicerede opgave.

Landskabsbroen over Gudenåen

Til landskabsbroen ved Gudenåen, som er ca. 350 m lang, er der leveret ca 14.000 m3 beton. Arbejdet foregik fra en midlertidig bro, der var lavet af 2.000 træstammer, som var banket ned i den bløde åbund. Via denne interimistiske bro, blev betonen til bundfundamenterne leveret. Store jernrør på 15 m blev banket lodret ned i undergrunden, som efterfølgende blev fyldt med en speciel beton til undervandsstøbning. Al beton blev pumpet gennem slanger ned i rørene i tæt radiokontakt med en dykker.

Betonen som bærer søjlerne fra åens bund, blev pumpet ned i nedbankede rør og betonens vægtfylde gjorde det umuligt, at sige hvor meget den endelige mængde ville lyde på. Et specielt antiudvasknings middel blev tilsat, således at åen ikke blev forurenet af cementslam.

Søjlerne der bærer broen over Gubsø er lavet af en specielt udviklet letflydende beton, der med sine egenskaber gjorde det muligt at støbe de høje søjler parvis, uden vibrering og som efter afforskalling stod glat og uden lufthuller. I alt er der anvendt mere end 5.500 vognlæs IBF beton til de samlede projekter.

”IBF startede i 1990 sin produktion af fabriksbeton - og en af vores store styrker er, at vi tilpasser os de projekter vi deltager i, så de bliver løst på bedst mulig måde. Ensartethed i betonen spiller en stor rolle for vore kunder, og vi bruger mange timer på at kontrollere vores beton, så vores kunders forventninger opfyldes. Vores moderne og effektive produktionsanlæg gør dette muligt” - fortæller salgschef Michael Pedersen.
